Распиновка штекера двери

AC Schnitzer · 06.04.2015, 21:18

Ребят есть у кого распиновка штекера двери, тот что в стойке с дверью соединяется. Дверь правая пассажирская, электрозеркала, эсп, динамик, но вот концевик походу не радной, на другой двери идёт 4 провода к нему, а на правой 2. Подскажите к каким пинам подключать, со всем разобрался и подключил, а это не могу никак понять ...

Santai · 06.04.2015, 22:43

На концевик в стойке должно только 2 провода идти

AC Schnitzer · 07.04.2015, 09:16

Santai, ну вот там два провода тостых из двери торчат, как раз от концевика. Идарасы из автосервиса, когда дверь снимали оборвали штекер с корнем и пины не остались в гнезде, мне бы цвет проводов. или схему

Александр174 · 07.04.2015, 09:50

Концевики вообще к двери не относятся, они на части замка, который на кузове. Или ты имеешь что-то другое?...

AC Schnitzer · 07.04.2015, 10:36

Александр174, не тупанул, правильно говоришь, вообщем не закрывается ЦЗ, шпиндель не работает для закрытия двери.

Santai · 07.04.2015, 11:05

Цитата:

Сообщение от AC Schnitzer

Santai, ну вот там два провода тостых из двери торчат, как раз от концевика. Идарасы из автосервиса, когда дверь снимали оборвали штекер с корнем и пины не остались в гнезде, мне бы цвет проводов. или схему

Не понятно, ты говоришь здесь про оборванный штекер с корнем при снятии нехорошими людьми двери. Но я сомневаюсь, что при снятии двери можно сломать ответную петлю замка на самой стойке. Наверно ты неправильно выразился и речь идет о разъемах внутри двери у самого замка с ручкой? Сделай фото, а то тут кроссворды долго отгадывать будем.

AC Schnitzer · 07.04.2015, 12:52

Хорошо попозже скину, речь о самой двери передней и о штекере, что в передней стойке, под резиновым чехлом

Pavel@.ru · 07.04.2015, 17:41

Цитата:

Сообщение от AC Schnitzer

Ребят есть у кого распиновка штекера двери, тот что в стойке с дверью соединяется. Дверь правая пассажирская, электрозеркала, эсп, динамик, но вот концевик походу не радной, на другой двери идёт 4 провода к нему, а на правой 2. Подскажите к каким пинам подключать, со всем разобрался и подключил, а это не могу никак понять ...

На сколько помню, то цвет проводов совпадает, что дверная проводка, что кузовная. Ща ещё схему гляну.

Добавлено через 46 минут
По схеме цвет проводов совпадает.

AC Schnitzer · 07.04.2015, 20:18

Pavel@.ru, да, если бы всё было так просто тут бы не писал

Объясняю суть, менял переднюю и заднюю дверь правая сторона. У меня которые были там штатная проводка и полный ЭСП. Кто снимал двери тупо вырвали проводку, не поняв элементарный крепеж вилки, её восстановил по образцу. Но в новых дверях, колхоза тьма, по сути из штатной вилки от двери есть только:
- передняя дверь - в штатной фишке штурьки на динамик и регулировку зеркал с проводами, они работают. Далее там походу дооснащали Эсп с вёсел, идут два провода от двери с механизма ЭСП, нашел два провода от кнопки с салона, соеденил то же работает. Остался только механизм открытия\ закрытия двери (шпильку которую поднимает и опускает), в штатной идут 4 провода насколько я понял по старой двери, а вот в новой там стоит какой то левый вообще, у него 2 провода, хз как быть ...
- задняя дверь - вообще штекер пустой. Есть только 2 провода, как я понял то же отвечает за открытие и закрытие шпильки дверей.

Из салона спереди выходит прямоугольный штекер, почти со всеми штырьками (проводкой)
сзади на дверь идут три провода в штатный штекер. Вот такой колхоз купил, если что брал не тут, а на разборке у себя в городе.

Добавлено через 1 минуту
Да про фотки, сделал но фотик в гараже забыл ((( потом если что, но суть я думаю и так теперь понятна. Нужно подключить не родной механизм закрытия \ открытия двери с 2мя проводами со штатными 4мя проводами (если не путаю), и какими по цвету, вот в чем вопрос.

Добавлено через 16 минут

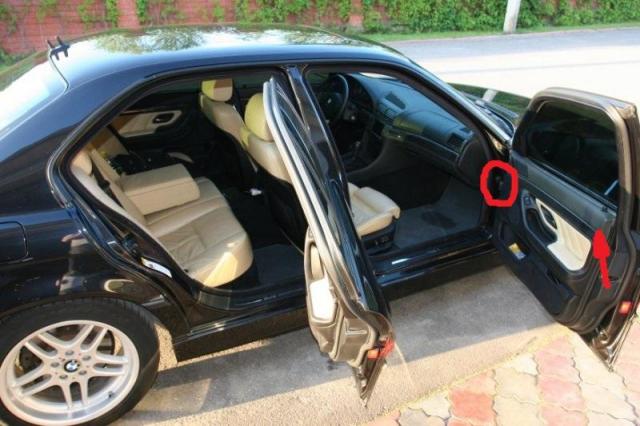

Кружек это вырванный штекер у которого нет половины ножек от двери, стрелкой где стоит механизм с двумя проводами.

З.Ы. фото не моё

Pavel@.ru · 07.04.2015, 21:40

То есть у тебя сейчас по две двери правой стороны, так?

AC Schnitzer · 07.04.2015, 22:06

так, но механизмы и прочее в дверях в щепки, думал уже переставить, не получиться

AC Schnitzer · 12.04.2015, 18:28

Ребят нашел дверь со штатным механизмом закрытия двери. Пока не ковырял, но глянул слегка, немного не понял на чем держится сам механизм и как его проще вытащить ? К ниму идёт маленький пучек проводов от ЦЗ судя по всему...

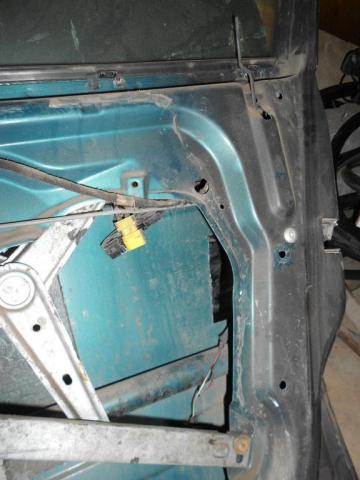

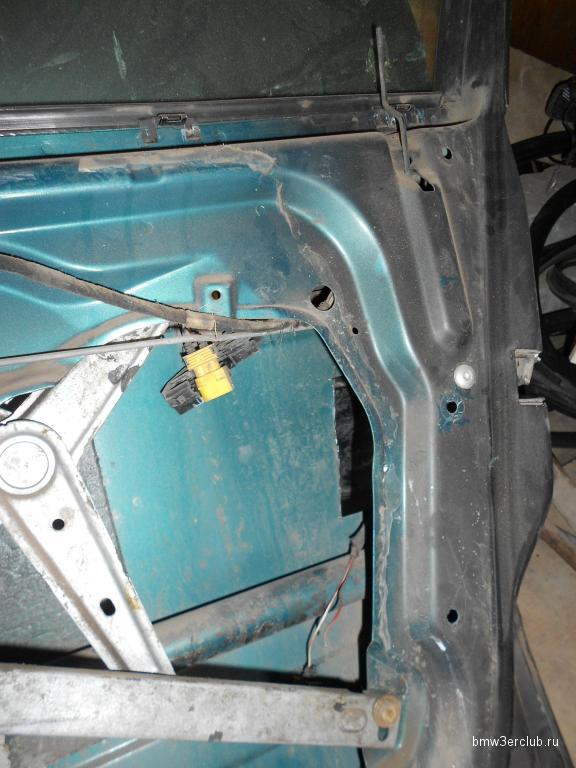

На фото он ниже шпильки, с обратной стороны визуально не нашел креплений.
